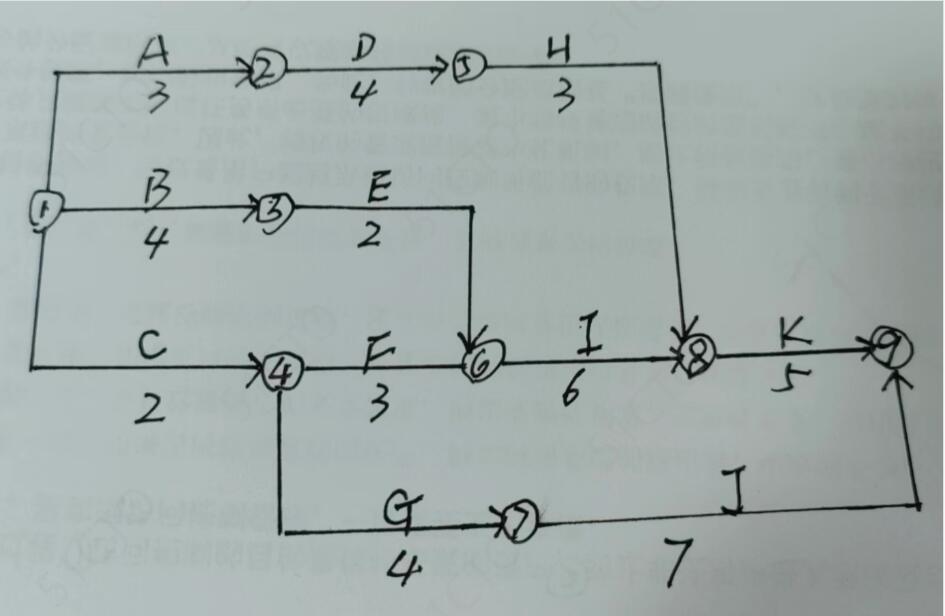

【正确答案】（1）

（2）该项目的关键路径是：B-E-I-K，工期为：17天。

【答案解析】箭线图法（Arrow Diagramming Method，ADM，是用箭线表示活动、节点表示事件的一种网络图绘制方法，这种网络图也被称作双代号网络图（节点和箭线都要编号）或活动箭线图（Active On the Arrow，AOA）。在箭线图法中，活动的开始（箭尾）事件叫作该活动的紧前事件（precede event），活动的结束（箭头）事件叫该活动的紧后事件（successor event）。在箭线图法中,有如下三个基本原则。（1）网络图中每一活动和每一事件都必须有唯一的一个代号，即网络图中不会有相同的代号。（2）任两项活动的紧前事件和紧后事件代号至少有一个不相同，节点代号沿箭线方向越来越大。（3）流入（流出）同一节点的活动，均有共同的紧后活动（或紧前活动）。为了绘图的方便，在箭线图中又人为引入了一种额外的、特殊的活动，叫作虚活动（dummy activity），在网络图中由一个虚箭线表示。虚活动不消耗时间，也不消耗资源，只是为了弥补箭线图在表达活动依赖关系方面的不足。借助虚活动,我们可以更好地、更清楚地表达活动之间的关系。关键路径是项目中时间最长的活动顺序，决定着可能的项目最短工期。依题意，本项目的关键路径是B-E-I-K，工期为：17天。画图时一定要认真核对活动的逻辑关系。
