问答题
阅读以下说明，回答问题1至问题2，将解答填入对应栏内。【说明】天意公司是一家汽车零部件生产企业，在网上有定制生产服务项目。近日公司接到一份新配件生产意向，用户希望公司做一个配件生产周期和经费预算方案，为合同签订做准备。下图是天意公司制定的工作计划甘特图。
16、【问题1】计算各工作的持续时间、最早开始时间，并分析每项工作的紧前工作代码，填入下表。
【正确答案】16、(1)3(2)5(3)8(4)2(5)B、C(6)13(7)E(8)F(9)2
17、
17、
【答案解析】16、本题考查甘特图和单代号网络图的基本知识。甘特图也称条形图，是一个二维平面图。在用于描述项目进度和项目计划时，纵维表示活动内容，横维表示活动时间，以活动开始时间起到活动结束时间止，横道线的长度表示了该活动的持续时间。本题给出甘特图，要求考生读懂图并能正确理解。答案见下表。

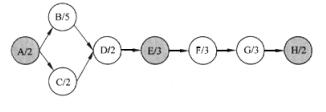

网络图是以节点及其编号表示工作，以箭线表示工作之间逻辑关系的网络图。在网络图中加注工作的持续时间等，以便形成网络计划。网络图中的每一个节点表示一项工作，节点可以用圆圈或矩形表示。节点所表示的工作名称、持续时间和工作代号等可以标注在节点内。网络图中的箭线表示紧邻工作之间的逻辑关系，既不占用时间，也不消耗资源。箭线应画成水平直线、折线或斜线。箭线水平投影的方向应自左向右，表示工作的行进方向。工作之间的逻辑关系包括工艺关系和组织关系，在网络图中均表现为工作之间的先后顺序。本题的网络图如下图所示。
网络图是以节点及其编号表示工作，以箭线表示工作之间逻辑关系的网络图。在网络图中加注工作的持续时间等，以便形成网络计划。网络图中的每一个节点表示一项工作，节点可以用圆圈或矩形表示。节点所表示的工作名称、持续时间和工作代号等可以标注在节点内。网络图中的箭线表示紧邻工作之间的逻辑关系，既不占用时间，也不消耗资源。箭线应画成水平直线、折线或斜线。箭线水平投影的方向应自左向右，表示工作的行进方向。工作之间的逻辑关系包括工艺关系和组织关系，在网络图中均表现为工作之间的先后顺序。本题的网络图如下图所示。
