问答题 阅读下列说明，回答下列问题。[说明]某集团公司在全国不同城市拥有多个大型超市，为了有效管理各个超市的业务工作，需要构建一个超市信息管理系统。

[需求分析结果]

1超市信息包括：超市名称、地址、经理和电话，其中超市名称唯一确定超市关系的每一个元组。每个超市只有一名经理。

2超市设有计划部、财务部、销售部等多个部门，每个部门只有一名部门经理，有多名员工，每个员工只属于一个部门。部门信息包括：超市名称、部门名称、部门经理和联系电话。超市名称、部门名称唯一确定部门关系的每一个元组。

3员工信息包括：员工号、姓名、超市名称、部门名称、职位、联系方式和工资。其中，职位信息包括：经理、部门经理、业务员等。员工号唯一确定员工关系的每一个元组。

4商品信息包括：商品号、商品名称、型号、单价和数量。商品号唯一确定商品关系的每一个元组。一名业务员可以负责超市内多种商品的配给，一种商品可以由多名业务员配给。

[概念模型设计]根据需求分析阶段收集的信息，设计的实体联系图和关系模式(不完整)如下：

【正确答案】

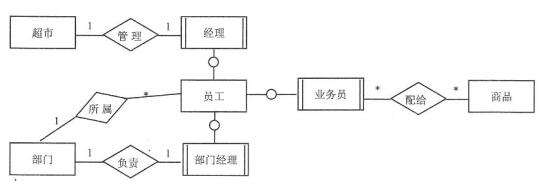

1、联系名称可不做要求，但不能出现重名。 55.png

2、(1)(a)超市名称，部门名称(b)员工号，超市名称，部门名称(c)商品号(2)部门关系模式的主键：超市名称，部门名称外键：部门经理配给关系模式的主键：商品号，配给时间，业务员外键：商品号，业务员

3、(1)该属性属于复合属性，因为简单属性是原子的、不可再分的。(2)(d)1:n(e)超市名称，经理，电话

【答案解析】本题考查数据库概念结构设计及其向逻辑结构转换的过程。此类题目要求考生认真阅读题目对现实问题的描述，经过分类、聚集、概括等方法，从中确定实体及其联系。题目已经给出了4个实体，需要根据需求描述，给出实体间的联系。根据题意，“每个超市有一位经理”并且“部门经理也是超市的员工“，可以得出超市与经理之间的管理联系类型为1:1。又由于“每个部门有一名部门经理”并且“部门经理也是超市的员工”，可以得出部门与部门经理之间的负责联系类型为1:1。由“每个部门有多名员工，每个员工属于一个部门”可以得出部门与员工间的所属联系类型为1:*；并且员工是经理的超类型，经理是员工的子类型。由“一名业务员可以负责超市内多种商品配置，一种商品可以由多名业务员配置”，可以得出业务员与商品之间的配置联系类型为*:*。完整的ER图如下：
